微慣性測量單元IMU(Inertial Measurement Unit)以牛頓力學定律為基礎，利用微慣性測量元件(MEMS加速度計、MEMS陀螺儀、微磁強計)測量載體相對于慣性空間的運動參數，在給定運動初始條件下，經轉換、處理后可輸出載體的姿態和航向等信息。它具有體積小、低成本、低功耗、完全自主、不受干擾、輸出信息量大、輸出信息實時性強等特點。廣泛應用于航空、航天、航海、機器人、汽車、工業自動化、醫療儀器、人體運動測量等方面。 ADI最新推出系列微慣性測量單元IMU，包括ADIS16350、ADIS16354、ADIS16355、ADIS16364、ADIS16365、ADIS16400以及ADIS16405等，并且得到了業界的廣泛關注和好評。ADIS163XX系列集成了三軸MEMS加速度計、三軸MEMS陀螺儀，并且還輸出三軸陀螺儀的溫度，以及電氣參數。采用ADI公司頂級iMEMS Motion Signal Processing Technology (運動信號處理) 設計的ADIS16405完整慣性檢測系統集成了三軸MEMS陀螺儀、三軸MEMS加速計與三軸磁力計。嵌入式磁力計提供高航向精度，對產品出色的響應與短期穩定性進行了補充。與集成度較低且需要高度用戶校準的許多IMU產品不同， ADI系列微慣性測量單元IMU產品所有必需的運動檢測與校準都是在工廠內完成的，這意味著系統集成時間的大幅縮短，用戶使用大大簡化，這使得系統設計工程師可以縮短長達一年的系統開發時間，同時節省測試設備成本。例如，ADIS16405可提供0.05°的速度傳感器正交校準精度，不僅改善了系統的整體精度，而且簡化了終端系統的設計。磁力計傳感器已經過校準，并與慣性傳感器軸進行對準。擴展的校準與動態補償使產品可提供低于2.0°/√hr的角度隨機游走和40ppm/℃的溫度穩定性。所有傳感器均可通過標準SPI接口進行訪問，通過這一接口還可對內部數字濾波進行控制。 ADI IMU EV30 是上海思越電子科技有限公司針對ADI系列微慣性測量單元IMU的評估套件，為廣大客戶開發和應用ADI 系列微慣性測量單元IMU提供幫助。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

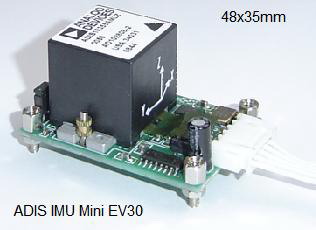

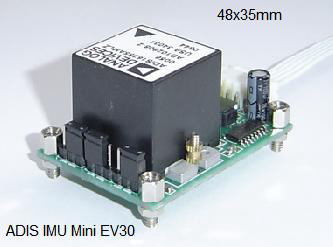

ADI IMU EV30 （可以作為連接模塊使用，方便上轉臺試驗測試） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

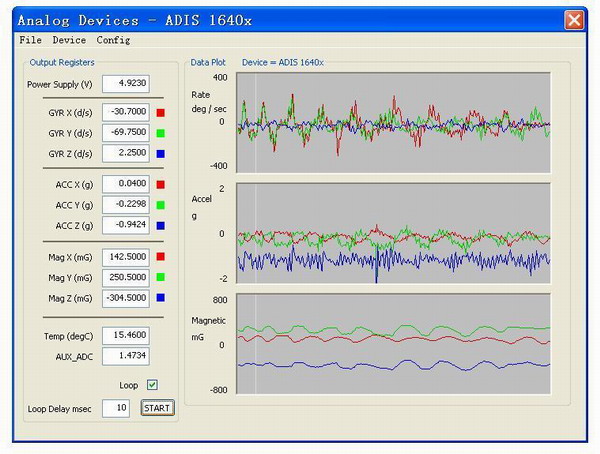

配套光盤中提供的應用調試軟件，運行配套光盤中“測試軟件”中的Ev30Test測試軟件，界面如上圖所示。 ◆ 界 面： ◆ 操 作： 1、 運行Ev30Test后，首先選擇對應產品，然后設置串口“Com”； |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 產品配套：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

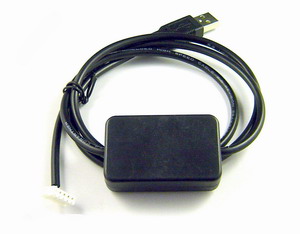

USB2.0轉RS232串口適配器,用于連接EV30和PC機 驅動下載>> |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
歡迎訂購、歡迎交流！ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
