| SY2100 EZ-USB開發使用 (0) (1) (2) (3) (4) (5) |
| |
|
|
EZ-USB控制面板（Control Pannel）簡介 |
|
控制面板（Control Pannel）支持如下的操作：
－－取描述符；
－－下載固件；
－－從屏幕或文件發送/和接收塊數據；
－－收發同步數據；
－－循環測試。
啟動控制面板的步驟：
1、通過USB連接電纜將開發板和計算機相連；

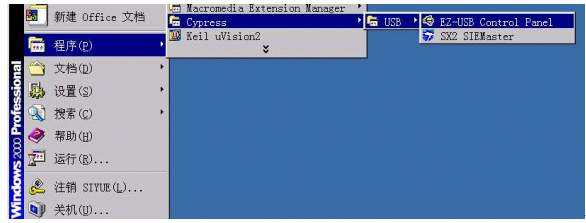

2、選擇"開始"菜單"程序"中的"CYPRESS"，運行(如下圖）。 |
|
|
|
|

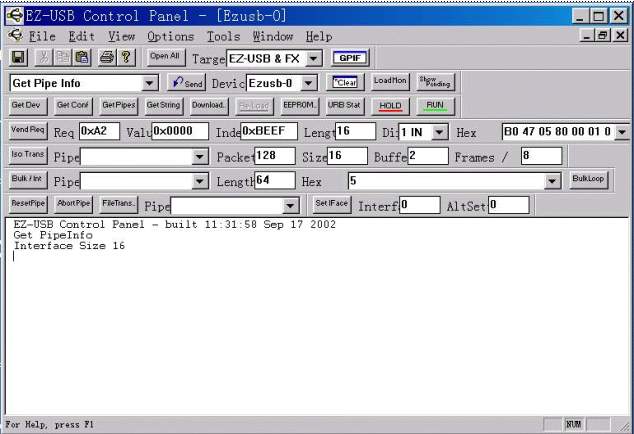

當啟動控制面板程序時，系統首先檢查USB總線上是否存在EZ-USB設備，若有則會在主窗口生成相應的控制按鈕，用戶可以鍵入命令進行操作。 |
|
|
|
| 1、 主操作菜單 |
|
File菜單命令：Open All Devices:查詢所有的有效USB設備，并將它們?nèi)考尤胂吕斜砜�，然后打開一個進行操作。 如果一個EZ-USB設備是在控制面板啟動后插入的，控制面板程序不能識別，此時應當選用Open All Devices來添加設備到device列表中。 程序的退出可選擇File中的Exit或直接用鼠標點右上角的X，可推出程序。
Edit菜單命令：相應的編輯功能。
View菜單命令：相應的瀏覽功能。
Options菜單命令：
Properties對話框（屬性）的General選項卡，其中：
Verboss mode：允許選擇更詳細的觀察傳輸信息的輸出。
Pop up Command ToolBars: 允許選擇想要觀看的操作工具條，當選擇時，彈出適當?shù)墓ぞ邫�，以便觀察。當需要一個較大的屏幕觀看區，或是更快的選擇有效的操作時，可選擇該項有效。
Automatically Hold During download, then Run: 自動處理內部事務代替使用HOLD/RUN按鈕。
Use separate thread for each USB operation: 防止USB操作被控制面板懸掛。
Max Operations Pending limit: 指定懸掛操作的最多次數。如果運行超過了限制，那么以后的操作將無效，不會被啟動。用戶可以在任何時候增加限制量，以允許進行發送操作。
Paths選項卡：
The Monitor File Location: 允許選項默認的Monitor控制程序及其所在的位置，見Cypress\USB\Target\Monitor中有關監控文件選擇的說明文件Readme.txt。用戶可以用瀏覽按鈕來選擇默認的控制程序，當單擊Load Monitor按鈕時，所選擇的控制程序被下載到目標系統中。
Windows菜單命令（略）
Help菜單命令（略）
|
|
| |
|
2、 應用程序工具欄 |
|
|
應用程序工具欄提供標準的按鈕，如Cut,Copy,Paste,Save和Print，此外"About"按鈕可得到軟件的版本信息。"Select Target"按鈕允許用戶指定被使用的EZUSB器件或是FX2器件。 |
|
| |
|
| 3、 主屏工具欄 |
|
主屏工具欄包含一個標準USB請求的下拉子菜單和一個Send按鈕來發起命令傳輸，該欄還包含與USB設備相關的設備和接口標識字符串；Clear按鈕清除OUT緩沖區的內容；Load Mon按鈕下載監控程序到USB設備。監控程序允許使用一個串行口來調試開發的8051目標代碼。 |
|
| |
|
4、 操作工具欄 |
|
|
操作工具欄的下面是一個文本窗口用于調試USB傳輸所產生的輸出。當一個命令被發送和接收時，用于診斷的文本參數添加到該窗口。這些USB命令和參數可以被打印輸出。當從下拉菜單選擇一個USB命令時，其它工具欄的參數隨命令有效。 |
|
| |
|
| 5、 獲取USB設備的描述符信息 |
|
取設備描述符
單擊Get Dev按鈕，獲取設備描述符，屏幕顯示如下：
取配置描述符
單擊Get Conf按鈕，獲取配置描述符；
取管道信息
單擊Get Pipes按鈕，獲取管道信息。該設備請求并不產生USB傳輸，而只是簡單的查詢?cè)O(shè)備驅動程 |
|
| |
|
6 下載固件 |
|
|
單擊Download按鈕，將下載固件到USB設備上運行，此時，系統會提示要求輸入一個文件名，選擇一個.Hex文件作為設備目標代碼文件。在Cypress\USB\examples\ezusb目錄下有許多.hex文件的例子。 |
|
| |
|
| 7 編程串行EEPROM |
|
單擊EEPROM按鈕，選擇一個EEPROM文件，并下載該文件到EEPROM中。EEPROM一般用來存放設備的VID/PID/DID號，以便在上電或插入時系統能知道設備的特性。因此，編程EEPROM可改變EZ-USB的枚舉方式。
下面舉例是基于SY2100 EZ-USB開發板，將ep_pair.hex對應的ep_pair.iic格式的文件寫入EEPROM中，步驟如下：
* 用新的EEPROM替代開發板上的EEPROM；
* 選擇DIP-4開關的SW3、SW4，于EEPROM相對應；
* 單擊控制面板上的EEPROM按鈕，選擇..\examples\ep_pair\ep_pair.iic文件；
* 下載ep_pair.iic文件；
* 下載完成后，按一下Reset按鈕；
* 單擊控制面板的SetFace按鈕；
* 單擊Get Pipes按鈕，查看管道信息，發現默認的管道信息變成了ep_pair例子中的管道信息，表明ep_pair固件已經在開發板上運行了。
|
|
| |
|
