開發EZ-Loader設備驅動程序需要工具

創建EZ-Loader設備驅動程序的一般步驟

設計應用舉例(1)

設計應用舉例(2)

EZUSB系列芯片都具有通過下載固件和重枚舉的方式來動態改變?cè)O(shè)備特性的能力。下載固件到EZUSB芯片中有兩種方法：1、使用EZUSB控制面板，通過USB口下載固件；2、用Keil 調試監控程序（Debug Monitor）通過RS232串口下載固件。在開發過程中，兩種方法均可采用。但是我們希望最終作出的產品能自動完成固件下載以及設備重枚舉。這就需要一個特殊的、具有下載固件并完成設備重枚舉功能的設備驅動程序，暫且稱之為固件下載驅動程序。EZUSB軟件開發包，提供一個固件下載驅動程序的模板，即EZ-Loader Driver。EZ-Loader驅動程序是一個非常簡單的USB程序驅動模板，簡化到用戶只需要知道如何去干一件事情，即下載固件到USB外設。因此，可以使用該模板非常簡單地開發出自己的設備驅動程序。

EZ-USB軟件開發包提供的EZ－Loader驅動程序只需要很少的修改就可以支持一個專用的設備。因此，它不需要有較深的Windows驅動程序編程的知識背景，然而，用戶應該非常熟悉Windows的即插即用、Windows INF文件、Windows的注冊表和USB。

EZ－Loader驅動程序是一個設備驅動程序，因此它需要Windows98的設備驅動工具包（DDK）。DDK對用戶來說并不友好，在嘗試制作EZ－Loader驅動程序之前，應該驗證所用的DDK有能力創建設備驅動程序。

一個典型的基于EZ－USB芯片的設備，如果它具有了固件下載驅動程序的功能，那么，它只需要有少量的固件存儲器（EEPROM等）來存儲設備的VID/PID。VID/PID與主機系統中指定的設備驅動程序相關聯。該設備驅動程序的唯一功能就是下載固件到外設的EZUSB芯片中。

Windows98 DDK； Visiual C++ 5.0以上版本。

在安裝Windows 98 DDK之前必須首先安裝Visiual C++。在運行DDK build時會自動調用Microsoft C編譯器；

Intel HEX記錄格式的文件轉換為C文件的工具――hex2c.exe。該工具將Intel HEX記錄格式的輸入文件轉換成C代碼數組。Cypress EZUSB 軟件開發包提供了該工具，該工具的命令格式如下。(在\Cypress\usb\bin中)

Hex2c <Intel_HexFile_name> <C_FileName> <Var_Name>

其中：Intel_HexFile_Name:為輸出的Intel HEX文件名，由Keil工具生成。 C_FileName：是輸出的C文件名。 Var_Name：是產生的C輸出的文件中數組的名稱。該參數為可選項，缺省時，數組名稱為firmware。

新建一個目錄，將EZUSB軟件開發包中..\drivers\ezloader目錄下的所有文件連同子目錄拷貝到該目錄下。注意：\lib\i386\free和..\lib\i386\cheched目錄結構必須完整，否則在編譯過程中將會出錯。

編輯該目錄下的sources文件，在TARGETNAME=ezloader一行中修改目標文件名。這里的文件是指由Windows DDK產生的驅動（.sys）文件。

利用hex2c.exe將固件的Intel HEX記錄格式的代碼文件轉換為C文件，打開C文件，用其中的firmware[ ] 數組代替EZ-Loader Driver中提供的firmware.c中的數組。

利用Windows DDK的build命令編譯創建該驅動程序。

在修改EZ-Loader驅動程序之前，用戶應該為定制的固件下載驅動程序創建一個新的目錄，一旦產生了新的目錄，則復制EZ=Loader下的所有源文件到該目錄，使用DDK的build命令編譯生成EZ-Loader驅動程序。

Sources文件和EZ-Loader source 一起告訴DDK build如何創建驅動程序。指定的源文件由驅動程序和驅動程序輸出文件名組成。已提供的sources文件將產生一個名為ezloader.sys的驅動程序。根據build環境，該文件將產生于..\lib\i386\checked 或 ..\lib\i386\free目錄下。這些目錄將在build驅動程序產生或build報告一個錯誤之前產生。

當定制EZ-Loader驅動程序時，需要改變驅動程序的輸出文件名，而不是ezloader.sys。那么，可以通過改變sources文件中的TARGETNAME＝filed到一個新名字來實現。

這里舉例講述生成EZ-Loader固件裝載驅動程序的詳細過程，所選取的例子是"按鈕和燈"，在目錄..\buttons and lights\dev_io\下的目標程序，它由Keil軟件工具編譯、鏈接后生成。設計的目標是在設備插上后，主機能通過USB總線自動下載該固件到EZ-USB外設芯片中，并自動運行該固件程序。

首先，需要分配設備的VID/PID號。采用重枚舉的設備需要兩個VID/PID，一個綁定到固件下載之前的設備驅動程序，另一個綁定到固件下載之后的設備驅動程序。在此，前一個驅動程序等待我們開發，后一個驅動程序采用EZ-USB軟件開發包提供的ezusb.sys驅動程序。我們將PID=0X1004綁定到前一個驅動程序；PID=0X1005綁定到ezusb.sys驅動程序。VID均為0x0547。注意：這里的USB設備的PID為0x1004。

開發固件裝載設備驅動程序按照如下步驟進行：

（1） 新建一個目錄，假設為dev_io。將cypress\ usb\ drivers\ ezloader 目錄下的文件和子目錄的內容全部復制到該目錄下。

（2） 用任何一個文本編輯器打開該目錄下的sources文件，修改如下一行
TARGETNAME=ezloader
為
TARGETNAME=dev_io
這一名稱將影響到最后產生的.sys文件的名稱。

（3） 利用hex2c.exe，將dev_io.hex文件轉換為dev_io.c文件。
Hex2c dev_io.hex dev_io.c
現在，dev_io.c包含一個Intel HEX記錄結構的數組，被稱為firmware.

（4） 打開bal.c和firmware.c文件，將firmware.c中的firmware[ ]數組用dev_io.c中的firmware[ ] 數組替換；

（5） 利用windows DDK創建目標驅動程序。運行build.exe，選擇DDK的free或者是checked環境，進入到bal子目錄，鍵入
build -c
開始創建驅動程序。這取決于所選的編譯環境，編譯成功的話，將在\\..\dev_io\lib\i386\checked或..\dev_io\lib\i386\free目錄下產生一個dev_io.sys文件，這就是我們需要的固件裝載設備驅動程序（目標驅動程序），將該驅動程序復制到c:\windows\system32\drivers目錄下。

（6）最后，要使得該驅動程序正確工作，還必須為它寫一個安裝信息，即.inf文件。它將設備的VID/PID綁定到特定的設備驅動程序上。該inf文件可存放在任何一個指定的目錄下，當該USB設備首次被連接時，系統會自動詢問該文件的位置。我們創建一個dev_io.inf文件。該文件內容如下：

下載 dev_io.inf文件

（7）修改開發板的VID/PID為0x0547/0x1004。將該USB外設的PID號寫入到串行EEPROM中。有兩種方法：
第一種：使用EEPROM編程器。將B0 47 05 04 10 01 00 七個字節編程到串行EEPROM的前7個單元中。
第二種：使用EZUSB控制面板。單擊Download按鈕，選擇\\…\Cypress \usb\ Examples\ EzUsb\ Vend_Ax\ Vend_Ax.hex文件，幾秒后該文件將下載到EZ-USB芯片中，接著修改ezusb開發板的PID為上一步中.inf文件所指定的PID的值，設置Req=0xA2，Dir=OUT，最后，單擊Vend_Req按鈕，即可將新的PID值寫入到串行的EEPROM中。

（8） 重新插上開發板，Windows提示找到新硬件，并要求提供該設備的驅動程序。按照windows添加新硬件向?qū)У奶崾荆瑢�dev_io.inf提供給windows.

（9） 查看結果，發現驅動程序裝入后，dev_io.hex固件就開始在開發板上運行了。

對于上面的例子，只是編制了固件程序，對于用戶來說，往往需要編制應用程序，對開發的USB設備進行管理和操作。在我們的開發套件的光盤上提供了這樣的例子，固件程序類似于dev_io，同時在vb下編制了應用程序。在光盤SY2100 Examples目錄下“EZUSB\按鈕和燈主機控制”中。（這是一個標準的HID設備，無需編制驅動程序）

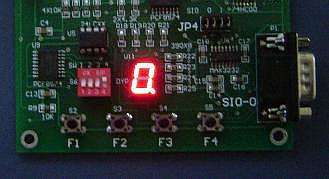

1）在“控制面板”中下載運行SY2100 Examples\EZUSB\按鈕和燈主機控制\GPHID 下的GPHID.HEX固件，運行后LED顯示0～F，如下圖所示。

2）運行SY2100 Examples\EZUSB\按鈕和燈主機控制\VBhid\VBhid應用程序，界面如下圖所示；

可以通過應用程序?qū)�HID設備進行操作，同時在開發板上的操作也同時反應在應用界面上。 F1,F4按鈕控制增加和減小數碼的顯示速度；F2,F3控制是否顯示小數點。該設備的VID和PID為0547和7450。
