SY2100 EZ-USB開發使用 (0) (1) (2) (3) (4) (5)

SY2100 EZ-USB 開發板提供完整的硬件和軟件來加速固件與主機驅動程序的開發，與其它使用仿真設備的USB開發包不同的是，SY2100 EZ-USB開發包在整個開發過程中使用真正的設備，即AN2131QC。

軟件的安裝

－－將安裝光盤放入光盤驅動器，運行EZ-USB devtools version 安裝程序，將出現EZ-USB安裝界面。
－－Cypress EZ-USB控制面板軟件是一個用于EZ－USB芯片通信的Windows應用程序。安裝中，按照提示說明一步一步地進行安裝操作。在安裝完成后，可以從開始菜單選擇Start\Programs\Cypress 運行該軟件。
－－要想卸載控制面板軟件，在Windows的控制面板中用Add/Remove Programs來實現。
－－Keil開發環境用于編譯、鏈接、調試8051C匯編程序，光盤中帶的Keil是評估板，程序目標碼限制在4kB以內。在安裝完成Keil后，需要重新啟動計算機。

硬件安裝

硬件安裝準循以下步驟：
（1）通過USB連接線將EZ-USB開發板連接到主機上；即，連接USB電纜，連接串口線（默認連接開發板SIO-1串口）
（2）主機裝載開發板的設備驅動程序。該驅動程序是在安裝Cypress EZ-USB 控制面板軟件時同時自動安裝到系統中的。在用Keil監控程序開發時，開發板上的綠燈變亮，表示監控程序已經經過USB電纜下載到了開發板上，并已經運行。
驗證開發板是否安裝成功，只要運行控制面板就可以知道了。

開發板硬件資源

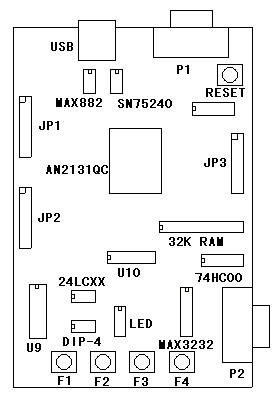

SY2100 EZ-USB開發板為USB設備的開發提供了一個良好的工具。開發板使用的是80管腳的AN2131QC芯片，而且包含3個用于擴展接口的引出端。板上所有的電路均為3.3V，開發板板內由USB連接器供電。

EZ_USB開發板包括以下幾個部分：
－－2131 EZ_USB集成電路，它包括一個高性能的8051內核；
－－32K擴展RAM；
－－兩個8051 UART口；
－－DIP開關控制來選擇EEPROM地址；
－－兩個I2C總線的8位I/O擴展芯片，一個用于驅動七段LED，另一個用于讀8位開關狀態；
－－一個3.3V調節器，它可以把5V轉換成3.3V；
－－電源和中斷/監控指示燈（紅色、綠色）。

值得一提的是在USB、D+和D-信號接有防止瞬變電壓的浪涌保護芯片，防止熱拔插造成的不良影響，在USB接口電路中，是十分必要的措施，增加了可靠性和安全性。

SY2100 EZ-USB開發板基于EZ_USB系列USB總線控制器，它包含標準的MCS51外設模塊和USB模塊。USB模塊集成了USB的收發器、串行總線接口機制、功能接口單元和收/發緩沖區。通過內存配置開關可靈活地改變RAM的地址空間，并方便地進行內存擴充。

EZUSB的I2C總線上，接有兩塊8位I/O擴展芯片（PCF8574）和一塊用于EZ－USB引導、標識USB設備的EEPROM。該片EEPROM采用8引腳DIP封裝，可拔插。

按鈕、選擇開關和7段LED通過PCF8574接到I2C總線上。這樣，一方面為用戶調試固件程序提供了方便，另外一方面，空出A,B,C這三個I/O口以供開發使用。U10提供了到7段LED的8位輸出；U12提供8位輸出，分別來自：4個按鈕、微動開關，以及主板上擴展口。U9輸入引腳中的任意一個的狀態改變都會激活A(yù)N2131QC的WAKEUP管腳。因此，按下任何一個按鈕都會引發遠程的USB喚醒。

AN2131QC片內有8KB的程序和數據共享的RAM存儲器，另外，還增補了32KB的外部RAM。支持Keil Debag調試的監控程序被裝載到外部的RAM區，以便空出內部的RAM調試用戶程序。

EZ－USB的8051帶有兩個通用的異步收發器（UART），可以選擇作為RS232通信或一般的I/O口使用。

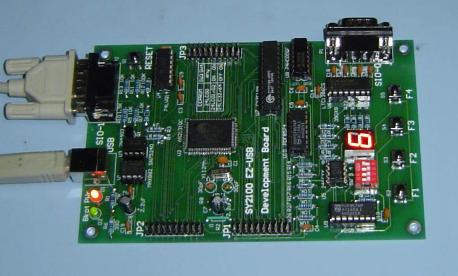

SY2100 EZ-USB開發板下圖所示。

DIP開關設置

4位DIP開關的的SW3，SW4用于選擇EEPROM的地址線，同時，EZ－USB內部的8051可以通過I2C讀取開關的狀態（SW1，SW2）。
連接器

連接器包括：USB及其兩個DB9串口連接器。
擴展連接器

SY2100 EZ-USB開發板提供了3個20腳的插針連接器，以方便與外部電路連接。
PCF8574擴展I/O

開發板上有兩片PCF8574（U10、U9）提供調試I/O用。從地址0100；開發板上的開關和按鈕連接到U9，其地址是0100000d，在讀八位數據是先發送01000001到U9，然后讀出數據。另外其13腳/INT是一個漏極開路輸出引腳，當任何狀態發生變化時，都會產生一個低電平，而/INT又和WAKEUP#相連，所以任何按鈕按下時都會啟動一次USB的遠程喚醒。控制7段LED的PCF574，其地址是0100000d，發送一個命令01000000到U10，然后寫入字節。

地址分配

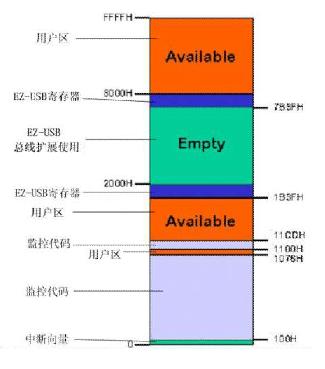

在調試程序裝載后SY2100 EZUSB DK存貯器分配圖如圖所示。注意地址為1200H的存儲器低端和8000H 的32k可用存儲器是為用戶程序留的可用空間。也要注意，在"空(Empty)"區域中沒有安裝程序，該部分地址可用于外部的硬件和EZ－USB總線擴展。
