SY2303M市一款廉價、高性能集成模塊，目的是解決單片機應用系統中加裝USB接口的問題。針對有些電子設備開發者， 不是很熟悉USB開發，但由于設計的需要又必要加裝USB接口，SY2303M為USB在系統中方便地應用，提供了一條捷徑。購買SY2303M模塊，附有配套光盤，其中包括安裝驅動軟件、應用資料、電原理圖等。

產品配套

a、SY2303M USB模塊一塊；
b、配套光盤一張；
c、帶屏蔽的USB連接線一條。

SY2303M模塊特性：

1、符合USB1.1和USB CDC1.1規范；
2、基于高速USB UART IC，支持RS232標準串行接口；
3、采用標準DIP28 IC連接；
4、配有USB-B連接器；
5、模塊配置12M晶體；
6、系統支持Windows 98/SE ME 2000 XP；
7、USB 5V供電，另有+3.3V穩壓輸出，供外部電路使用；

SY2303M模塊應用

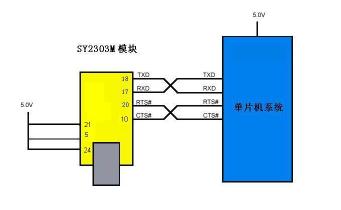

1） 在5V單片機系統中的應用：

在5V單片機系統的應用中，SY2303M采用USB供電，單片機系統可以采用單獨供電，也可以用模塊提供的5V電源供電，但是應當注意，USB1.0提供<300mA ,USB 2.0 提供<500mA。模塊各個功能管腳輸出符合TTL電平標準，可以直接和單片機系統直接連接。連接示意圖如下圖所示。

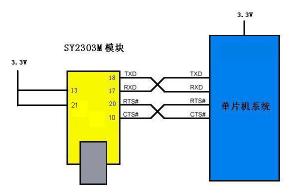

2） 在3.3V單片機系統中的應用：
在3.3V單片機系統的應用中，SY2303M采用USB供電，單片機系統可以采用單獨供電，也可以用模塊提供的3.3V電源供電。可選用3.3V模塊和3.3V單片機系統連接，連接示意圖如下圖所示。
