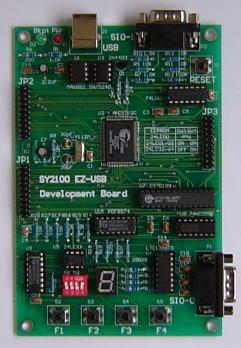

SY2100 EZ-USB 開發板
（SY2100 EZ-USB Development Board）
|
|
|
|
| |
SY2100 EZ-USB開發板為USB設備的開發提供了一個良好的工具。開發板使用的是80管腳的AN2131QC芯片，而且包含3個用于擴展接口的引出端。板上所有的電路均為3.3V，開發板板內由USB連接器供電。
SY2100 EZ-USB 開發板套件產品配置如下： |
|
| |
1 硬件部分
a、EZ-USB開發板（SY2100 EZ-USB DK）;
b、帶屏蔽的A－B USB連接線；
c、RS－232連接線；
2 SY2100 EZ-USB開發板用戶手冊
3 軟件部分（配套光盤）
軟件工具與文檔：
－EZ-USB控制面板軟件；
－USB通用驅動程序和源程序；
－EZ-USB固件裝載設備驅動程序和樣例源文件；
－EZ-USB固件庫和源文件；
－EZ-USB應用程序框架和源文件；
－8051固件樣例的源程序；
－EZ-USB控制面板使用指南；
－USB通用驅動程序的文檔；
－EZ-USB固件裝載驅動程序的文檔；
－8051固件庫文檔；
－EZ-USB技術參考手冊。
－Keil開發工具：包括編譯器、匯編器、鏈接器、調試器、監控程序、使用幫助文檔等。
|
|
|
|
| |
|
|
| |
|
4 SY2100 EZ_USB開發板包括以下幾個部分：
* 2131 EZ_USB集成電路，它包括一個高性能的8051內核；
* 32K擴展RAM；
* 兩個8051 UART口；
* DIP開關控制來選擇EEPROM地址；
* 兩個I2C總線的8位I/O擴展芯片，一個用于驅動七段LED，另一個用于讀8位開關狀態；
* 一個3.3V調節器，它可以把5V轉換成3.3V；
* 電源和中斷/監控指示燈（紅色、綠色）。
|
|
|
| |
SY2100 EZ-USB開發板基于EZ_USB系列USB總線控制器，它包含標準的MCS51外設模塊和USB模塊。USB模塊集成了USB的收發器、串行總線接口機制、功能接口單元和收/發緩沖區。通過內存配置開關可靈活地改變RAM的地址空間，并方便地進行內存擴充。 EZUSB的I2C總線上，接有兩塊8位I/O擴展芯片（PCF8574）和一塊用于EZ－USB引導、標識USB設備的EEPROM。該片EEPROM采用8引腳DIP封裝，可拔插。
按鈕、選擇開關和7段LED通過PCF8574接到I2C總線上。這樣，一方面為用戶調試固件程序提供了方便，另外一方面，空出A,B,C這三個I/O口以供開發使用。U10提供了到7段LED的8位輸出；U12提供8位輸出，分別來自：4個按鈕、微動開關，以及主板上擴展口。U9輸入引腳中的任意一個的狀態改變都會激活A(yù)N2131QC的WAKEUP管腳。因此，按下任何一個按鈕都會引發遠程的USB喚醒。
AN2131QC片內有8KB的程序和數據共享的RAM存儲器，另外，還增補了32KB的外部RAM。支持Keil Debag調試的監控程序被裝載到外部的RAM區，以便空出內部的RAM調試用戶程序。 EZ－USB的8051帶有兩個通用的異步收發器（UART），可以選擇作為RS232通信或一般的I/O口使用。 |
|
| |
SY2100 EZ-USB 開發板提供完整的硬件和軟件來加速固件與主機驅動程序的開發，與其它使用仿真設備的USB開發包不同的是，SY2100 EZ-USB開發包在整個開發過程中使用真正的設備，即AN2131QC。 |
|
| |
|
|
| |
該開發板特點是學習開發人員無需懂得太多的USB知識就可以開發，如果您具有基礎的8051知識和編程常識就可以非�！耙住保╡asy）地學會，并進行自己USB產品的開發。 |
|
| |
|
|
| |
 |
|
|
《EZUSB 2100系列單片機原理、編程及應用》 |
|
| |
作者：顏榮江
書號：7-81077-211-2
定價：39元
開本：787×1092 1/16開
字?jǐn)?shù)：563千字
出版日期：200209
出版社：北航出版社 |
|
|
|
本書全面、系統地介紹了Cypress公司推出的帶智能USB控制內核的51系列單片機EZUSB 2100系列芯片的內部結構、性能和技術參數、工作原理、編程方法和應用技術，以及相應軟件設計問題。EZUSB在單一芯片上集成了USB和8051兩個內核。該內核可幫助USB外設開發者完成USB協議中規定的80%～90%的通信工作，是USB設備研制者的理想選擇�；贓ZUSB強大的串行接口引擎，增強的8051內核，良好的軟件支持，極大地降低了USB外設的開發難度。從事過USB設備研發的人員都知道，需要花費大量的精力熟悉USB協議，使用EZUSB芯片省去這種煩惱。如果對C語言和8051單片機比較熟悉的話，通過本書的介紹，讀者會發現USB設備的開發是如此的簡單。本書可供從事USB設備開發和各類微控制器應用系統的設計人員閱讀。為方便讀者，附例程光盤一張。 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
