產品信息
|
|
| |
|
|
|
|
| |
采用三星公司S3C2440 ARM9芯片(主頻530MHz)，64M SDRAM和NAND Flash，10M以太網接口，LCD和觸摸屏接口，2 USB HOST和1個USB Device，音頻輸入、輸出，2路UART，SD卡接口，JTAG接口，攝像頭接口等，包括開發源碼、開發工具和培訓教程。該款開發套件，做工精良，配套資料齊全，是一款不可多得的ARM9開發套件。
|
|
| |
|
|
| |

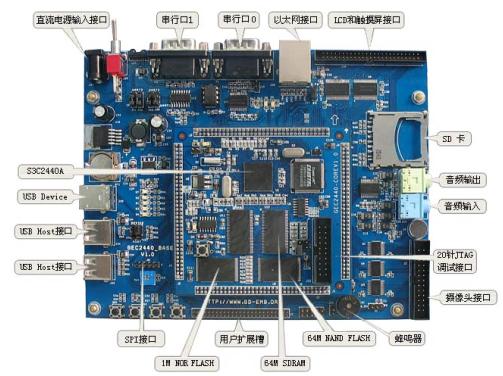

一、硬件功能介紹：
◆ 采用三星公司的 S3C2440，系統穩定運行在405MHz，最高可達530MHz；
◆ 64M 字節的 SDRAM，由兩片 K4S561632 組成，工作在 32 位模式下；
◆ 64M 字節 NAND Flash，采用的是 K9F1208，可以兼容 16M，32M 或 128M 字節；
◆ 10M 以太網接口，采用的是 CS8900Q3，帶傳輸和連接指示燈；
◆ LCD 和觸摸屏接口；
◆ 2 個 USB HOST，符合 USB 1.1，其中一個是 HOST 和 Device 接口復用；
◆ 支持音頻輸入和音頻輸出，音頻模塊由 S3C2440 的 IIS 音頻總線接口和 UDA1341 音頻編碼解碼器組成，板上還集成了一個 MIC，用于音頻輸入；
◆ 2 路 UART 串行口，波特率可高達 115200bps，并具有 RS232 電平轉換電路；
◆ SD 卡接口，兼容 SD Memory Card Protocol 1.0 和 SDIO Card Protocol 1.0;
◆ JTAG 接口，支持 ADS，SDT 軟件的下載和調試以及 FLASH 的燒寫；
◆ 攝像頭接口，支持數字圖象輸入；
◆ 擴展SPI 接口；
◆ 串行 EEPROM ： AT24C02 4Kbytes EEPROM，IIC 接口；
◆ 蜂鳴器，9 個 LED 燈；
◆ 4個按鍵
◆ 開關電源，分布式電源供電，3V 鋰電池，提供 RTC 電源。
二、光盤上提供的開發工具和源代碼：
1) 測試源代碼，啟動引導源代碼BIOS 和下載燒寫工具sjf2440.exe；
2) Linux for 2440 的內核源碼包以及內核交叉編譯工具，可運行的根文件系統及根文件系統制作工具mkcramfs；
3) qt-embedded-2.3.7 和qtopia-free-1.7.0 源碼，應用程序交叉編譯器。
4) WINCE4.2.NET 板級支持包BSP for 2440，及已編譯好的WINCE 鏡像文件；
5）GEC2440 及部分板上擴展芯片的資料；
6) GEC2440 底板和核心板電路原理圖（pdf 格式）；
7) GEC2440 開發板用戶手冊（pdf 格式）
8) 實用工具，如 DNW 串口工具等。 |
|
| |
三、GEC2440 開發套件配套如下：
1) 一塊已測試好的 GEC2440 開發板（包括核心板與外設底板）
2) GEC2440 用戶光盤
3) 3.5" TFT 彩色 LCD 板一塊 ，帶觸摸屏（選配）
4) 一條交叉串口線(兩邊都是母頭)
5) 一條網線(交叉網線)
6) USB 線一條
7) 觸摸筆一支（與 LCD 屏一起選配）
8) 一個＋12V/1A 直流電源
9）一個包裝盒 。
|
|
| |
四、操作系統支持的驅動：
◆ GEC2440 開發板支持 WINCE 和 Linux 嵌入操作系統。
◆ 嵌入 Linux 操作系統說明：
◆ 采用 linux2.4 以上的內核
◆ 支持多種文件系統,象 CRAMFS，F(xiàn)AT 以及用于 NAND FLASH 的 YAFFS 文件系統等等
◆ 支持 LCD 和觸摸屏
◆ 支持 USB HOST
◆ 支持 QT
◆ 支持 MP3 播放和視頻播放
◆ 支持多種網絡應用，象 FTP，HTTP，Telnet 之類的網絡應用 。
|
|
| |
五、WINCE 嵌入式操作系統說明
◆ 支持 LCD 和觸摸屏
◆ 支持 USB HOST
◆ 支持音頻
◆ 支持串口 1
◆ 支持網絡
◆ SD 卡
|
|
| |
| |
| |
|
|
| |
|
|
| |
|
|
|
