一、通過RS232通訊方式控制 1、通訊方式： SY86MA開發模塊每一次完整的通訊過程包括發送命令、命令應答兩個階段。發送控制命令的是用戶向模塊發出的操作請求和參數以及數據；命令應答是模塊對用戶命令的響應。串口的波特率默認為9600，可以定制。 二、本機控制方式 1、可直接連接8個按鈕，對模塊進行控制操作； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

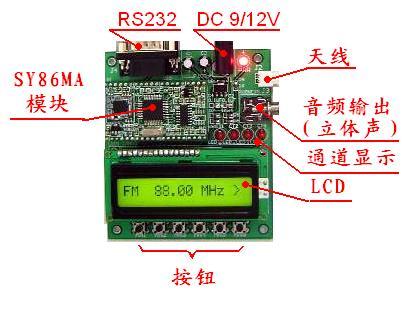

三、提供SY86MA開發模塊調試演示板 為了方便開發，本開發模塊提供專用調試演示板，調試板的各個部分的功能如圖所示。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

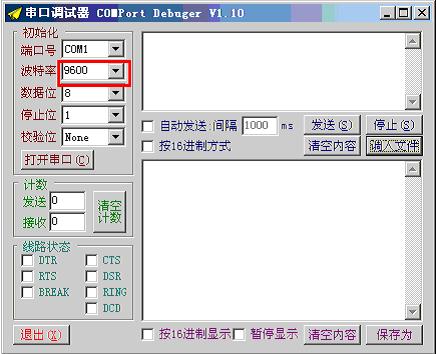

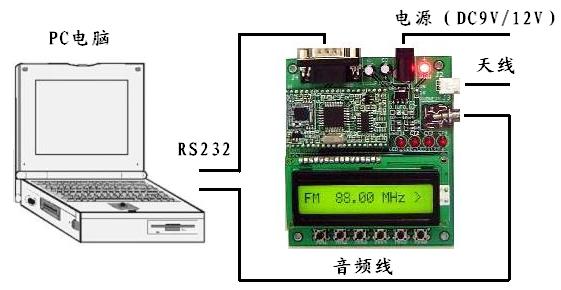

四、用串口調試軟件對SY86MA開發模塊進行調試： 1、首先保證硬件連接正確。運行串口調試工具“comdebug.exe”，設置如下圖紅框所示。

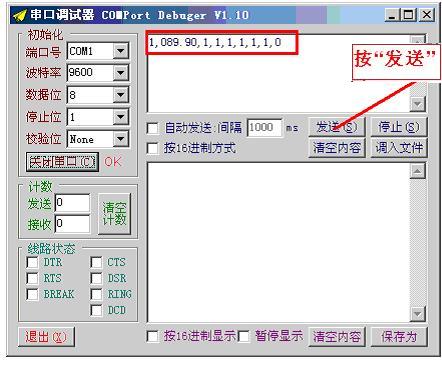

2、在發送框直接輸入命令，并點擊發送；

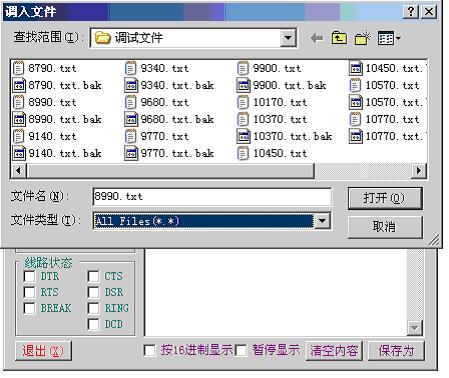

3、 可點擊“調入文件”，選擇“調試文件”文件夾中的測試命令；
4、每點擊“發送”，即可完成一次操作。接收窗口會顯示模塊的應答命令。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
五、提供VB應用程序編程實例（全部源碼） 六、完整配套包括： 1、SY86MA開發模塊 1塊； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
