功能特點：
1、非侵入式高速/全速/低速USB總線實時監測；
2、自動識別高速/全速/低速USB設備；
3、板載512Mbit大容量緩存；
4、16.67ns分辨率數據時序顯示；
5、支持OTG協議分析；
6、具備同步數字輸出和外部觸發輸入；
7、具備總線狀態分析；
8、具備VBUS 電壓及電流測量；
9、具備實時數據包過濾，方便迅速定位數據；
10 、具備重復數據包壓縮。

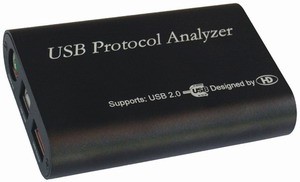

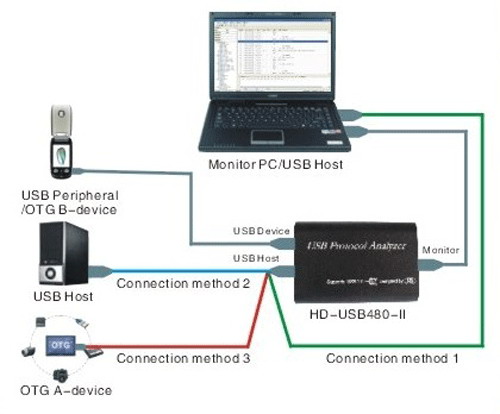

硬件連接：
方式一：分析儀的USB Host端口連接到監控計算機，即：使用同一臺PC機做為USB主機和監控計算機；在這種連接方式下，該P(yáng)C機的USB端口給分析儀供電。如果該P(yáng)C機的監控USB端口與USB主機端口使用同一個USB Host控制器，分析儀將消耗該控制器的電流。
方式二：監控計算機使用獨立的PC機，分析儀的USB Host端口連接到另外一臺PC機（USB主機）。在這種連接方式下，監控計算機的USB端口給分析儀供電，分析儀幾乎不消耗USB主機的電流。
方式三：監控計算機使用獨立的PC機，分析儀的USB Host端口連接到OTG A設備或其他形式的嵌入式主機。在這種連接方式下，監控計算機的USB端口給分析儀供電，分析儀幾乎不消耗USB OTG A設備的電流。
硬件連接注意事項：
1、監控計算機端口必須使用USB2.0高速端口，并直接連接至電腦主板。其長度不應超過2米；
2、從USB設備到USB主機的電纜長度之和不應超過5米；
3、USB主機電纜最好直接連接至主機主板，以避免數據采集時的傳輸錯誤。
使用方法:
要使用“USB協議分析儀”對某個USB外設進行數據分析，可按照以下步驟操作：
1、將分析儀監控端（MONITOR）用1.5米的USB電纜連接至監控計算機（監控計算機的USB端口必須為2.0高速端口）；
2、將分析儀捕獲端的USB Host端口用0.5米的USB電纜連接至USB主機，注意：此時暫不連接USB外設；
3、在監控計算機上運行“HD-USB DATA Center”，在軟件的狀態欄上可以看到分析儀與監控計算機的連接狀態。確保分析儀與監控計算機已連接；
4、選擇“系統”菜單中的“設置”菜單，設置合適的數據緩沖區限制及數據緩沖區增量，緩沖區大小不應超過系統可用內存的50%。默認的數據緩沖區為128M；默認的數據緩沖區增量為2M；
5、在“數據過濾區域”中設置過濾條件，以濾除不需要的數據包。過濾條件設置完成后用鼠標單擊工具欄的“過濾”按鈕啟動過濾；
6、在軟件工具條上用鼠標單擊“ 開始”按鈕啟動數據采集；
7、將分析儀捕獲端的USB Device端口用USB電纜連接至需要分析的USB外設，此時捕獲的USB總線數據將實時顯示在監控計算機的軟件中。
★ 單擊軟件工具條上 “ 停止 ” 按鈕可停止數據采集。
★ 可以在數據捕獲之前，數據捕獲當中或數據捕獲之后在 “ 數據過濾區域 ” 中設置不同的過濾條件，以快速獲得需要的數據包。
★ 選擇 “ 文件 ” 菜單的 “ 保存 ” 命令，可將捕獲的全部數據保存為擴展名是 .USB 的二進制文件；
★ 選擇 “ 文件 ” 菜單的 “ 導出 ” 命令，可將過濾后的數據保存為擴展名是 .USB 的二進制文件 或擴展名為 .CSV 的文本文件 。
性能指標:
USB監控端口參數：
--速度：.........................USB2.0 High Speed
--電纜長度：.....................＜ 2.0米
--消耗電流：.....................＜ 200 mA
USB采集端口參數：
--速度：.........................USB2.0 HS/FS/LS
--消耗電流：.....................＜ 50μA
--電纜長度：.....................＜ 5.0米
外形參數：
--尺寸：........................103 mm (L) x 70 mm (W) x 24 mm (H)
--材料：........................鋁合金
--顏色：........................黑色
工作條件：
--工作溫度：....................0 - 50° C
--工作濕度：....................10% - 80%
監控端計算機配置要求：
1、主頻1G以上CPU；
2、512M以上內存；
3、1G以上硬盤空間；
4、USB2.0高速端口；
5、安裝Windows 2000 (SP4 or later), Windows XP (SP2 or later), 或 Windows Vista 操作系統。

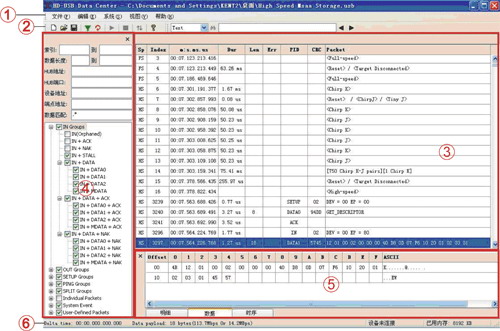

“HD-USB DATA Center”軟件界面:
“HD-USB DATA Center”軟件包含以下功能區域：
